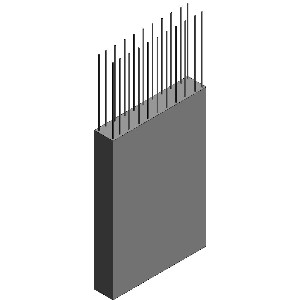

Пилон арм прямые выпуски
Зарегистрируйтесь, чтобы скачать
Семейство пилона, включающего в себя армирование. Вертикальная арматура - прямые стержни, горизонтальная - сдвоенные П-образные. Можно задать учащение горизонтальной арматуры по верху или низу пилона.
Категория:
Несущие колонны
Тип основы:
Уровень
Группа:
Дата добавления:
2021-07-21 13:43:07
Количество скачиваний:
852
Версия Revit:
2020
Вложенные семейства
| id | Версия в семействе | Доступная версия | Семейство |
|---|---|---|---|
| 7 | 4 | 4 | Стержень верт с удлинением концов |
| 6 | 3 | 3 | Стержень П торец СК-СГ |
| 122 | 4 | 5 | Шпилька для пилонов
Требуется обновление!
|
Версии семейства
| № | Дата создания | Статус | Автор | Описание | |
|---|---|---|---|---|---|
| 1 | 2021-07-21 13:43:07 | old | Александр Зуев | Первая загрузка | Открыть |
| 2 | 2021-07-21 14:44:22 | old | Александр Зуев | Исправил съехавшую Пэшку | Открыть |
| 3 | 2021-07-22 13:31:29 | old | Александр Зуев | Ширина П не зависит от диаметра вертикальной | Открыть |
| 4 | 2021-07-22 13:35:26 | old | Александр Зуев | Размер шпильки не зависит от диаметр вертикальной арм | Открыть |
| 5 | 2021-07-22 13:45:35 | old | Александр Зуев | Колво шпилек всегда целочисленное | Открыть |
| 6 | 2021-07-23 12:15:33 | old | Александр Зуев | Контур пилона продублировал штриховой линией, чтобы было видно невидимые линии на плане следующего этажа | Открыть |
| 7 | 2021-07-23 12:44:20 | old | Александр Зуев | Можно выкл гориз арматуру | Открыть |
| 8 | 2021-07-26 10:08:48 | old | Александр Зуев | Добавлен коэфф для выпуска верт арматуры | Открыть |
| 9 | 2021-07-28 12:08:01 | old | Александр Зуев | Убрано отключение гориз арматуры, изменена марка | Открыть |
| 10 | 2021-08-09 08:35:25 | old | Александр Зуев | Можно вкл или откл учащение верт по торцам | Открыть |
| 11 | 2021-08-17 07:19:13 | old | Александр Зуев | Коэфф выпуска исправлены по СП | Открыть |
| 12 | 2021-08-17 07:49:02 | old | Александр Зуев | Удален лишний параметр Арм.КлассЧисло | Открыть |
| 13 | 2021-09-01 11:27:33 | old | Александр Зуев | Размер шпильки не зависит от диаметр верт арматуры | Открыть |
| 14 | 2022-01-19 13:20:55 | old | Самолёт-проект | Обновлена формула подсчёта шпилек убраны шпильки с крайних стержней | Открыть |
| 15 | 2022-02-18 09:44:19 | old | Самолёт-проект | Добавлены выпуски с возможность их отключения | Открыть |
| 16 | 2022-02-22 09:31:24 | old | Самолёт-проект | Для выпусков снизу установлено значение по умолчанию Рзм.Положение В, Орг.ЗонаРасположения Выпуск. Устранена ошибка, связанная с некорректной длиной стержня выпуска снизу. | Открыть |
| 17 | 2022-02-22 14:15:53 | old | Самолёт-проект | Связаны параматр выпуска снизу Мрк.МаркаКонструкции с параметром семейства пилона. Устранена ошибка в привязке верт стержней пилона. Выпуски по умолчанию установлены отключенными. | Открыть |
| 18 | 2022-03-17 08:43:18 | old | Самолёт-проект | Обновление вложенных семейств | Открыть |
| 19 | 2022-04-28 11:52:00 | old | Самолёт-проект | Шаг вложенного массива шпилек привязан к параметру Арм.ГоризШаг для корректной визуализации | Открыть |
| 20 | 2022-06-15 15:03:51 | old | Самолёт-проект | Обновлено семейство вложенных шпилек | Открыть |
| 21 | 2022-06-21 14:21:53 | old | Самолёт-проект | Количество шпилек назначено на вложенное семейство. Параметр перенесе в тип | Открыть |
| 22 | 2022-08-03 10:23:33 | old | Самолёт-проект | Добавлена возможность подсчета шпилек вручную и автоматически по выбору, обновлено вложенное семейство, добавлена формула для рассчета диаметра шпилек | Открыть |
| 23 | 2022-08-31 07:50:20 | old | Самолёт-проект | Возможность делать иной шаг для выпусков | Открыть |
| 24 | 2022-09-01 08:58:58 | old | Самолёт-проект | Добавлен параметр увеличения длины верхних выпусков | Открыть |
| 25 | 2022-10-13 13:23:58 | ok | Самолёт-проект | Изменено положение выпусков | Открыть |
| 26 | 2022-10-18 07:32:20 | new | Самолёт-проект | Материал для поведения модели изменен на Бетон, чтобы считывалась граница помещения. | Открыть |
