Арм края приямка с отгибом снизу
Зарегистрируйтесь, чтобы скачать

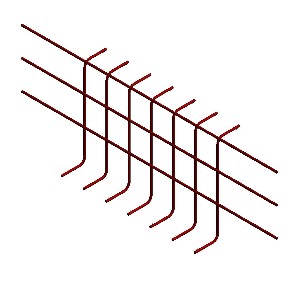

Семейство для армирования внутренней вертикальной грани приямка, с отгибами вертикальной арматуры сверху и снизу. Также задаются продольные стержни, количество стержней можно поменять. Размещаеться через Выбрать линию по верхней грани фундаментной плиты, выбирая грань отверстия приямка, выбирая через Tab все четыре грани. Все габариты, диаметр, шаг арматуры задается в Типе. Для противоположных направлений включить Перевернуть сетки.
Категория:
Обобщенные модели
Тип основы:
Линия
Группа:
Дата добавления:
2021-06-23 22:43:13
Количество скачиваний:
344
Версия Revit:
2020
Вложенные семейства
| id | Версия в семействе | Доступная версия | Семейство |
|---|---|---|---|
| 7 | 4 | 4 | Стержень верт с удлинением концов |
| 106 | 4 | 4 | Стержень Z прямой угол |
Версии семейства
| № | Дата создания | Статус | Автор | Описание | |
|---|---|---|---|---|---|
| 1 | 2021-06-23 22:43:13 | old | Александр Зуев | Первая загрузка | Открыть |
| 2 | 2021-06-28 10:08:39 | old | Александр Зуев | Колво продольных можно ставить 0, 1 и более | Открыть |
| 3 | 2021-12-02 13:38:16 | old | Самолёт-проект | Обновлено положение продольных стержней | Открыть |
| 4 | 2022-03-17 13:09:32 | old | Самолёт-проект | Обновление вложенных семейств | Открыть |
| 5 | 2022-04-05 15:36:49 | old | Самолёт-проект | Обновление вложенных семейств | Открыть |
| 6 | 2022-07-01 12:47:13 | old | Самолёт-проект | Добавлен параметр для возможности смещать продольные стержни по высоте. | Открыть |
| 7 | 2022-07-27 08:12:31 | old | Самолёт-проект | Обновлено вложенное | Открыть |
| 8 | 2022-10-13 08:08:06 | old | Самолёт-проект | Изменено положение продольных стержней. | Открыть |
| 9 | 2022-10-14 07:53:01 | ok | Самолёт-проект | Исправлена привязка продольных. | Открыть |
