Пилон арм положение верт вручную
Зарегистрируйтесь, чтобы скачать

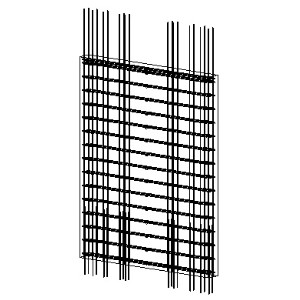

Пилон с вложенным элементами армирования. Положение вертикальных стержней задается вручную, отступ до каждого следующего ряда вручную.
Категория:
Несущие колонны
Тип основы:
Уровень
Группа:
Дата добавления:
2021-09-14 13:53:25
Количество скачиваний:
624
Версия Revit:
2020
Вложенные семейства
| id | Версия в семействе | Доступная версия | Семейство |
|---|---|---|---|
| 122 | 4 | 5 | Шпилька для пилонов
Требуется обновление!
|
| 6 | 3 | 3 | Стержень П торец СК-СГ |
| 7 | 4 | 4 | Стержень верт с удлинением концов |
Версии семейства
| № | Дата создания | Статус | Автор | Описание | |
|---|---|---|---|---|---|
| 1 | 2021-09-14 13:53:25 | old | Александр Зуев | Первая загрузка | Открыть |
| 2 | 2021-10-07 15:01:11 | old | Александр Зуев | Исправлено колво шпилек | Открыть |
| 3 | 2022-01-20 14:04:46 | old | Самолёт-проект | Обновлена формула подсчёта шпилек убраны шпильки с крайних стержней | Открыть |
| 4 | 2022-03-17 08:33:28 | old | Самолёт-проект | Обновление вложенных семейств | Открыть |
| 5 | 2022-03-28 12:54:41 | old | Самолёт-проект | Устранено дублирование стержней при использовании 5 стержней добавлены параметры видимости Ряд 3 вкл у прав зоны и Выпуски ряд 3 вкл у прав зоны | Открыть |
| 6 | 2022-04-19 10:14:39 | old | Самолёт-проект | В параметр МркНаименованиеСоставноеПрефикс добавлена возможность редактирования | Открыть |
| 7 | 2022-04-28 11:50:41 | old | Самолёт-проект | Шаг вложенного массива шпилек привязан к параметру Арм.ГоризШаг для корректной визуализации | Открыть |
| 8 | 2022-06-15 14:38:56 | old | Самолёт-проект | Обновлено вложенное семейство шпилек | Открыть |
| 9 | 2022-06-15 15:02:51 | old | Самолёт-проект | Добавлена привязка по вертикали | Открыть |
| 10 | 2022-06-27 08:01:16 | old | Самолёт-проект | Добавлен параметр Доп.Арм.Выпуска для изменения выпуска в ручную. | Открыть |
| 11 | 2022-07-06 10:45:04 | old | Самолёт-проект | Справлена ширина шпилек | Открыть |
| 12 | 2022-07-14 14:34:43 | old | Самолёт-проект | Добавлен параметр для изменения шага шпилек | Открыть |
| 13 | 2022-08-03 10:25:06 | old | Самолёт-проект | Добавлена возможность подсчета шпилек вручную и автоматически по выбору, обновлено вложенное семейство, добавлена формула для рассчета диаметра шпилек | Открыть |
| 14 | 2022-08-16 12:32:40 | old | Самолёт-проект | Добавлен массив центральных стержней. Шаг стержней шаг 5-го ряда. Если 5-ый ряд отключается, то шагу 4-го ряда и т.д. Отдельный чек-бокс для включения массива. | Открыть |
| 15 | 2022-10-18 13:01:39 | old | Самолёт-проект | Массив в центре заменен на 6 и 7 ряд с каждой стороны. | Открыть |
| 16 | 2022-10-18 15:29:57 | old | Самолёт-проект | Добавлена возможность вручную задавать диаметр шпилек. Материал для поведения модели изменен на Бетон, чтобы считывалась граница помещения. | Открыть |
| 17 | 2022-10-20 11:37:13 | old | Самолёт-проект | Добавлена возможность скрывать верхний ряд гориз арматуры, а также добавлять доб ряд | Открыть |
| 18 | 2022-10-20 15:28:41 | old | Самолёт-проект | Исправлен подсчет параметра Арм.ДоборШагГориз | Открыть |
| 19 | 2022-10-21 11:20:38 | ok | Самолёт-проект | Параметры доп шага перенесены в параметры типа | Открыть |
