Арм низа приямка

Зарегистрируйтесь, чтобы скачать

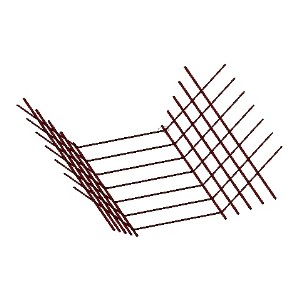

Армирование нижней подошвы трапециевидного приямка. Устанавливается через Выбрать линию ни нижнюю грань приямка по пересечению с боковой гранью. Можно менять все габариты, защитный слой, угол уклона, количество продольных стержней. Для полного армирования установить два семейства в одном и втором направлении, и второго направления включить Перевернуть сетку.


Категория:
Обобщенные модели
Тип основы:
Линия
Группа:
263_Арм обрамления в плитах
Дата добавления:
2021-06-23 17:50:30
Количество скачиваний:
406
Версия Revit:
2020

Вложенные семейства

id Версия в семействе Доступная версия Семейство
7 4 4 Стержень верт с удлинением концов
101 3 3 Стержень П тупой угол верт

Версии семейства

Дата создания Статус Автор Описание
1 2021-06-23 17:50:30 old Александр Зуев Первая загрузка Открыть
2 2021-06-28 07:35:33 old Александр Зуев Размер гнутой детали сохраняется при перевороте сеток Открыть
3 2021-06-28 10:17:40 old Александр Зуев Обновлено вложенное семейство П Открыть
4 2022-03-17 13:13:14 old Самолёт-проект Обновление вложенных семейств Открыть
5 2022-09-09 10:11:07 old Самолёт-проект Изменены формулы для корректного расположения арматуры и соблюдения защитных слоев Открыть
6 2022-09-19 07:13:09 old Самолёт-проект Исправлено расположение продольных стержней Открыть
7 2022-09-21 15:59:45 ok Самолёт-проект Добавлены продольные стержни до 25. Открыть
