Арм низа приямка с отгибами
Зарегистрируйтесь, чтобы скачать

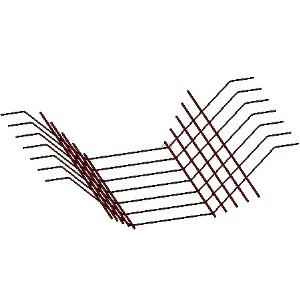

Армирование нижней подошвы трапециевидного приямка для случая, когда толщины плиты не хватает для анкеровки арматуры и необходим отгиб в тело плиты. Устанавливается через Выбрать линию ни нижнюю грань приямка по пересечению с боковой гранью. Можно менять все габариты, защитный слой, угол уклона, количество продольных стержней. Для полного армирования установить два семейства в одном и втором направлении, и второго направления включить Перевернуть сетку.
Категория:
Обобщенные модели
Тип основы:
Линия
Группа:
Дата добавления:
2021-06-23 20:24:33
Количество скачиваний:
378
Версия Revit:
2020
Вложенные семейства
| id | Версия в семействе | Доступная версия | Семейство |
|---|---|---|---|
| 7 | 4 | 4 | Стержень верт с удлинением концов |
| 103 | 2 | 2 | Стержень для приямка V с отгибами |
Версии семейства
| № | Дата создания | Статус | Автор | Описание | |
|---|---|---|---|---|---|
| 1 | 2021-06-23 20:24:33 | old | Александр Зуев | Первая загрузка | Открыть |
| 2 | 2021-06-28 07:39:47 | old | Александр Зуев | Размер гнутой детали сохраняется при перевороте сеток | Открыть |
| 3 | 2022-03-17 13:14:56 | old | Самолёт-проект | Обновление вложенных семейств | Открыть |
| 4 | 2022-06-30 15:53:18 | old | Самолёт-проект | Откорректирована продольная привязка арматуры. | Открыть |
| 5 | 2022-09-19 07:14:19 | ok | Самолёт-проект | Исправлено расположение продольных стержней | Открыть |
