Проем прямоуг с армированием
Зарегистрируйтесь, чтобы скачать

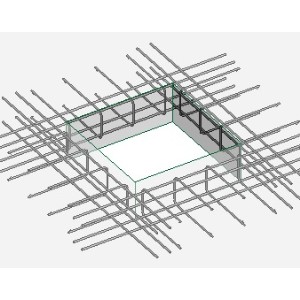

Прямоугольный проём в перекрытии с арматурным обрамлением. Можно заменить обычное семейство проёма на это, габариты проема сохранятся.
Категория:
Окна
Тип основы:
Плита
Группа:
Дата добавления:
2021-07-06 17:54:54
Количество скачиваний:
955
Версия Revit:
2020
Вложенные семейства
| id | Версия в семействе | Доступная версия | Семейство |
|---|---|---|---|
| 6 | 3 | 3 | Стержень П торец СК-СГ |
| 7 | 4 | 4 | Стержень верт с удлинением концов |
Версии семейства
| № | Дата создания | Статус | Автор | Описание | |
|---|---|---|---|---|---|
| 1 | 2021-07-06 17:54:54 | old | Александр Зуев | Первая загрузка | Открыть |
| 2 | 2021-07-15 10:19:19 | old | Александр Зуев | Изменена логика обрамления для узких длинных отверстий | Открыть |
| 3 | 2021-07-15 12:29:43 | old | Александр Зуев | Можно откл П по каждой стороне | Открыть |
| 4 | 2021-07-19 08:11:33 | old | Александр Зуев | Размер П не зависит от диаметра продольных | Открыть |
| 5 | 2021-07-23 09:22:00 | old | Александр Зуев | Исправлено обозначение проёма | Открыть |
| 6 | 2021-08-12 07:36:15 | old | Александр Зуев | исправлено съезжание масссива пшек от края проема | Открыть |
| 7 | 2022-03-17 09:05:17 | old | Самолёт-проект | Обновление вложенных семейств | Открыть |
| 8 | 2022-04-18 08:50:15 | old | Самолёт-проект | Добавлены 4 типа обрамлений отверстий. Настроен правильный диаметр стержней и количество под каждый тип обрамления. Добавлены правильные длины анкеровки. Заменена привязка от торца до оси продольных стержней. | Открыть |
| 9 | 2022-04-19 10:58:33 | old | Самолёт-проект | Добавлены новые диаметры обрамления | Открыть |
| 10 | 2022-04-20 07:14:48 | old | Самолёт-проект | Диаметры стержней усиления теперь регулируются вручную. | Открыть |
| 11 | 2022-04-20 09:22:17 | old | Самолёт-проект | Корректировка под АТР 3.0. | Открыть |
| 12 | 2022-04-20 12:16:56 | old | Самолёт-проект | Корректировка параметров | Открыть |
| 13 | 2022-04-20 12:55:17 | old | Самолёт-проект | Корректировка размеров для расчета диаметров по ширине | Открыть |
| 14 | 2022-04-27 15:48:27 | old | Самолёт-проект | 1 Добавлена возможность отключать продольные стержни по каждой грани отдельно. 2Добавлена возможность вписывать длины анкеровки вручную. 3 Добавлена возможность изменять диаметр продольных стержней вручную. 4 Настроена более удобная сортировка параметров. | Открыть |
| 15 | 2022-04-28 10:35:59 | old | Самолёт-проект | Добавлена отдельная видимость для 3-го стержня. | Открыть |
| 16 | 2022-05-04 16:27:43 | old | Самолёт-проект | Исправлено неокрректное положение продольного стержня по высоте плиты в одном из направлений. | Открыть |
| 17 | 2022-05-30 09:51:13 | old | Самолёт-проект | Параметр МркМаркаИзделия назначен на вложенную арматуру | Открыть |
| 18 | 2022-07-28 13:32:54 | old | Самолёт-проект | Исправлена видимость отображения 3ряда стержней | Открыть |
| 19 | 2022-10-27 15:49:44 | old | Самолёт-проект | При размере одной из сторон отверстия менее 300мм, скрывалось продольная арматура по длинной стороне, а не по короткой. Ошибка исправлена. | Открыть |
| 20 | 2022-12-29 18:54:22 | ok | Александр Зуев | Откат к версии 6 | Открыть |
