Общие сведения

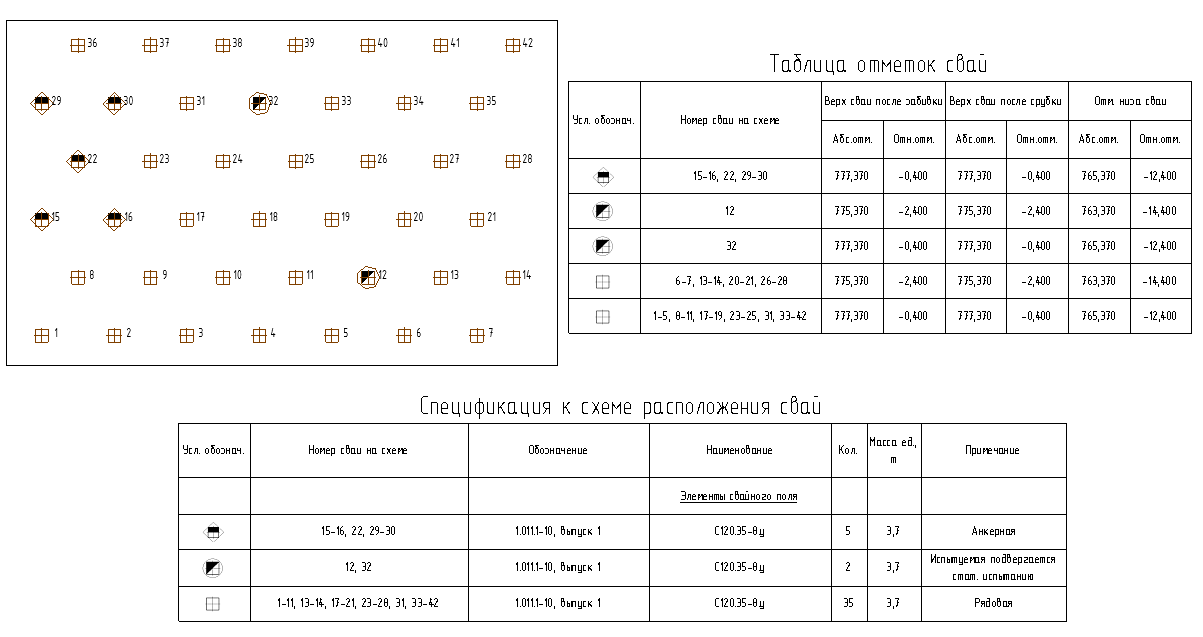

Возможности:

• Нумерация свай по положению в плане;
• Вычисление отметок низа/верха сваи
• “Подрубка” свай с заглублением в ростверк
• Группировка свай по типам и заполнение условных обозначений в плане и спецификации

Моделирование

Моделирование фундаментной плиты (ростверка) выполняется стандартными инструментами “Фундаментная плита”, размещаются приямки, перепады по высоте, бетонная подготовка.

Сваи должны моделироваться специальным семейством. Используйте семейство из библиотеки. Семейство устанавливается через кнопку "Фундамент отдельный":

Свая сделана как "Фундамент", т.к. в данной категории можно автоматически получать в спецификации отметки верха/низа элемента, в отличие от часто используемых "Несущих колонн".

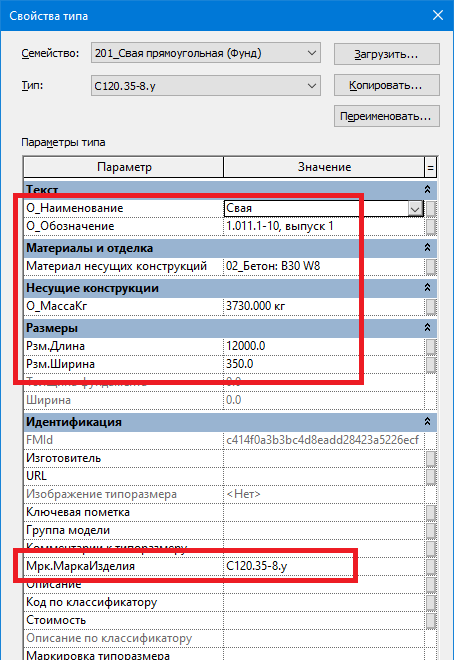

Через "Свойства типа" создайте необходимые типоразмеры под используемые сваи, задайте имя, обозначение, материал, габариты и марку сваи:

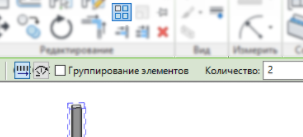

Разместите сваи при помощи стандартных инструментов моделирования. Обратите внимание, что после размещения необходимо "опустить" сваю на нужное заглубление. Для размещения нескольких свай с одинаковым шагом удобно использовать "Массив", но нужно отключить "Группирование", т.к. с группами плагин не сработает:

При необходимости использование других свай (например, круглого сечения), можно переделать из этого семейства, но нужно сохранить параметры семейства, используемые в плагине и спецификациях.

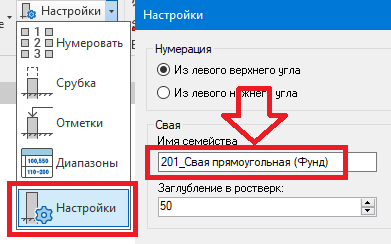

Все сваи должны быть сделаны с помощью одного семейства. Имя используемого семейства нужно задать в "Настройках" плагина:

Настройка свай

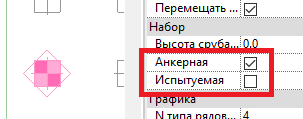

Если вам требуется пометить анкерные и испытуемые сваи, то включите соответствующие флажки в Свойствах для этих свай:

Такие сваи получат особое условное обозначение и будут выделены в спецификациях.

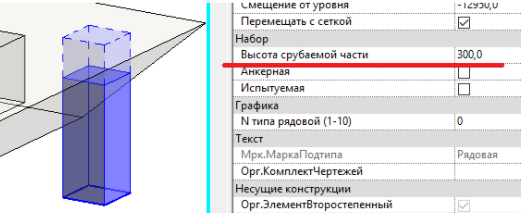

Также есть возможность задать "Срубку" сваи, например, в местах приямков:

Можно задать "Срубку" как вручную, так и при помощи плагина. Для этого выделить сваи и ростверк и выбрать "Срубка":

Глубина заделки сваи в ростверк задается в "Настройках" плагина.

Габарит сваи "до срубки" будет показан условно (если не нужно, то отключите подкатегорию "Фиктивная" в категории "Фундамент несущей конструкции в настройкха графики").

"Отметка до/после срубки" также может быть выведена в спецификацию и учтена в нумерации типов свай.

Графика чертежа

Создание нового плана и настройка графики выполняется стандартными инструментами. Здесь будут приведены несколько рекомендаций.

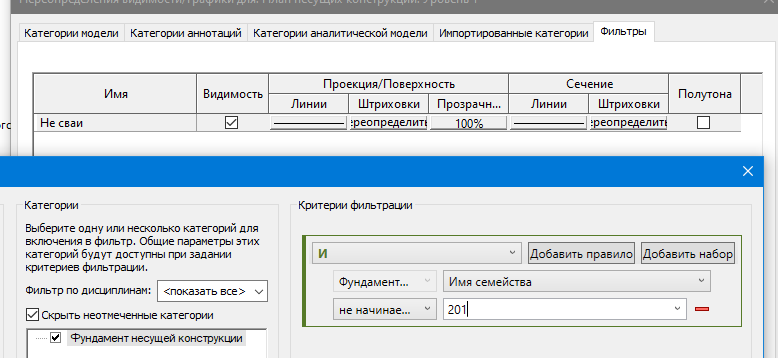

Для корректного отображения свай необходимо задать прозрачность для ростверка. Для этого использовать фильтр “Не сваи”: категория Фундамент несущей конструкции, критерий фильтрации Имя семейства - не начинается с - “201”. Для фильтра задать прозрачность, тонкие линии и убрать штриховки:

Если этого не сделать, то будут некорректно отображаться условные обозначения свай, (будут "перекрываться" ростверком).

Настройка

В случае, если был применен шаблон Weandrevit 2020, то дополнительные настройки не нужны. Иначе нужно настроить ваш файл проекта. Перейдите в "Настройки" плагина и нажмите кнопку "Открыть пример".

Распакуйте архив "load images" и загрузите картинки в свой проект через "Вставка - Управление изображениями". Откройте файл "Piles sample" и скопируйте в свой свой проект спецификации и марку сваи. Также в этом файле можно посмотреть пример модели и оформление.

Нумерация свай

После моделирования всех свай необходимо выполнить их нумерацию.

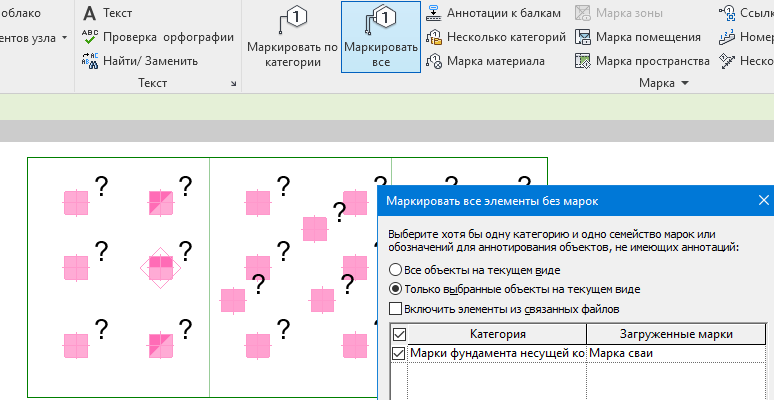

Номер сваи записывается в параметр "О_Позиция". Установите марки свай через "Маркировать все", семейство "Марка сваи":

Номера пока не присвоены, поэтому вместо номера будет выведен значок "?".

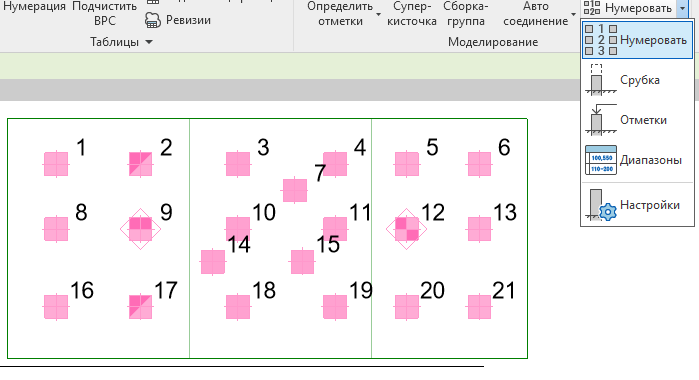

Далее выберите все сваи и запустите "Нумеровать". Каждой свае будет присвоен последовательный номер по их положению на плане:

Можно задать направление нумерации "Сверху вниз" или "Снизу вверх" в Настройках плагина.

Определение отметок

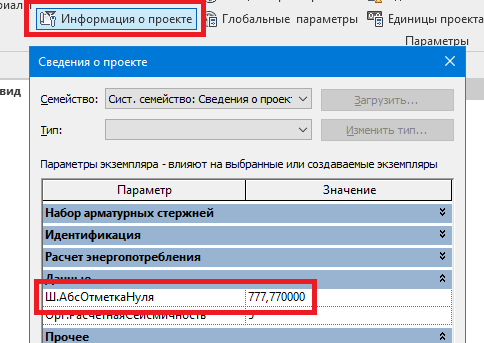

В связи с тем, что используется категория "Фундамент несущей конструкции", отметки свай будут вычисляться автоматически. Нужно задать абсолютную отметку зданий через "Информацию о проекте":

Плагин "Отметки" необходим только в случае, если в спецификацию нужно выводить отметку низа ростверка (в настоящее время не применяется).

Спецификации свай

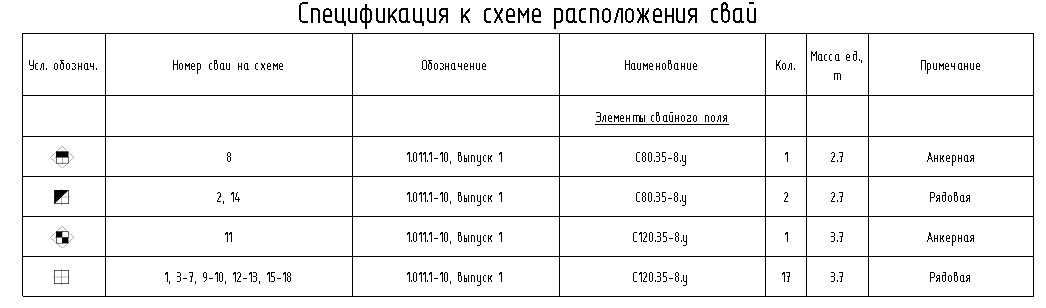

В шаблоне используются две спецификации. "Спецификация к схеме расположения" выводит информацию о типах и количестве свай:

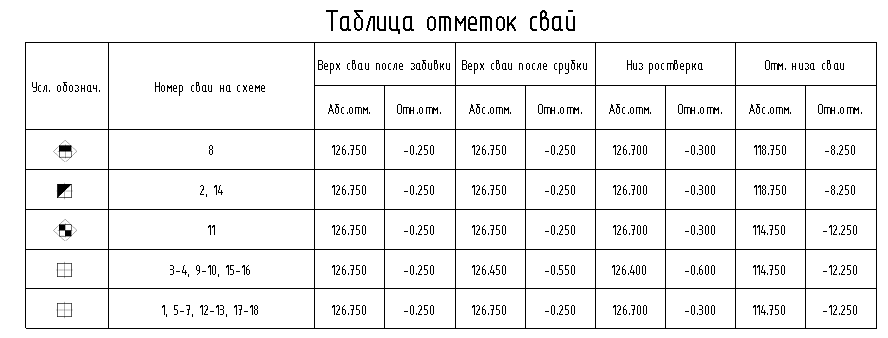

"Таблица отметок свай" дополнительно разделяется по заглублению или срубке свай:

Данный подход был выбран, чтобы уменьшить количество типов свай в случае, если они расположение на разных отметках. Это лишь только один из возможных вариантов, т.к. жестких требований на оформление этих спецификаций нет. Например, вы можете создать свою спецификацию, объединив две в одну. Плагин можно гибко настроить под разные случаи.

Главное - определиться, по каким атрибутам вы будете разделять сваи в разные типы. Например, если вы не будете выводить в спецификацию "Отметку после срубки" и не будете сортировать по этому параметру, то и плагин нужно будет настроить соответствующим образом.

Вычисление "Диапазонов"

После того, как сваи замоделированы, пронумерованы, и созданы спецификации, нужно задать для каждого типа сваи условное обозначение и заполнить поле "Номер сваи на схеме". Это выполняется через плагин "Диапазоны".

Проблема заключается в том, что плагину нужно определить, являются ли сваи одинакового типа или разными. Это зависит от настроек сортировки/группирования, которые вы задали в спецификациях, но в Revit API нет доступа к этим настройкам.

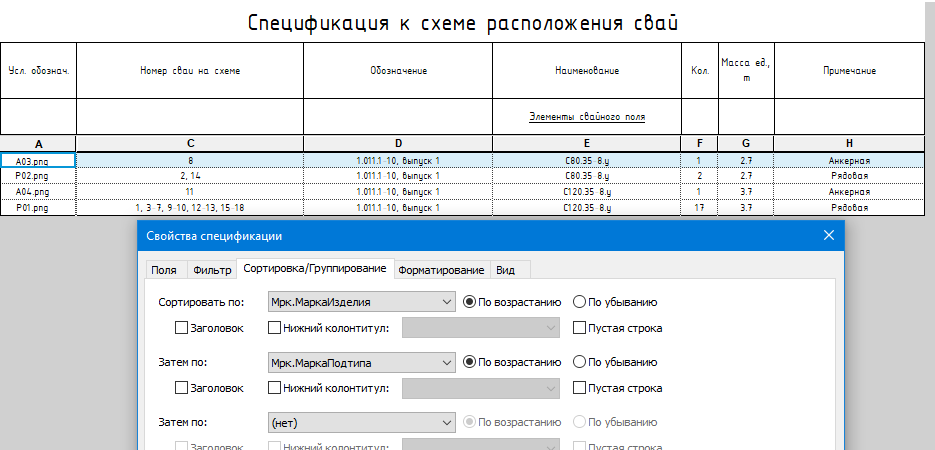

Поэтому нужно задать для плагина такие же настройки, как были заданы в спецификациях. Например, в "Спецификации к схема свай" задана сортировка по Марке и Подтипу сваи:

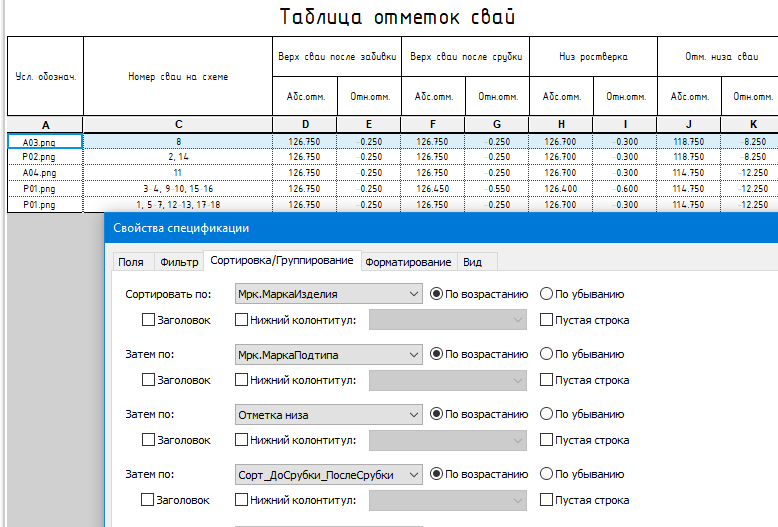

А в "Спецификации отметок свай" дополнительно задана сортировка по отметке низа, верха до и после срубки:

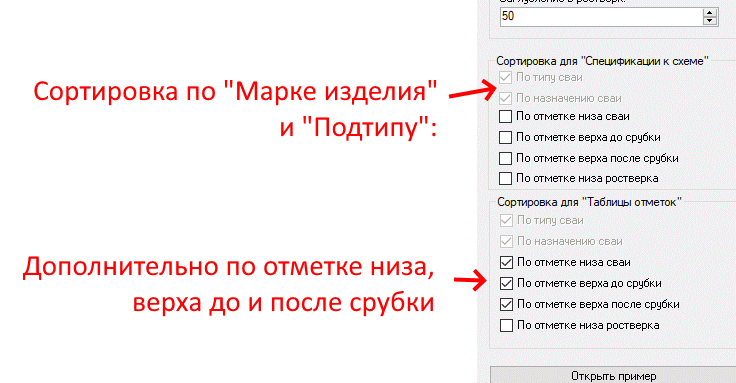

В плагине нужно задать такие же настройки:

Далее нужно выделить все сваи и запустить плагин "Диапазоны":

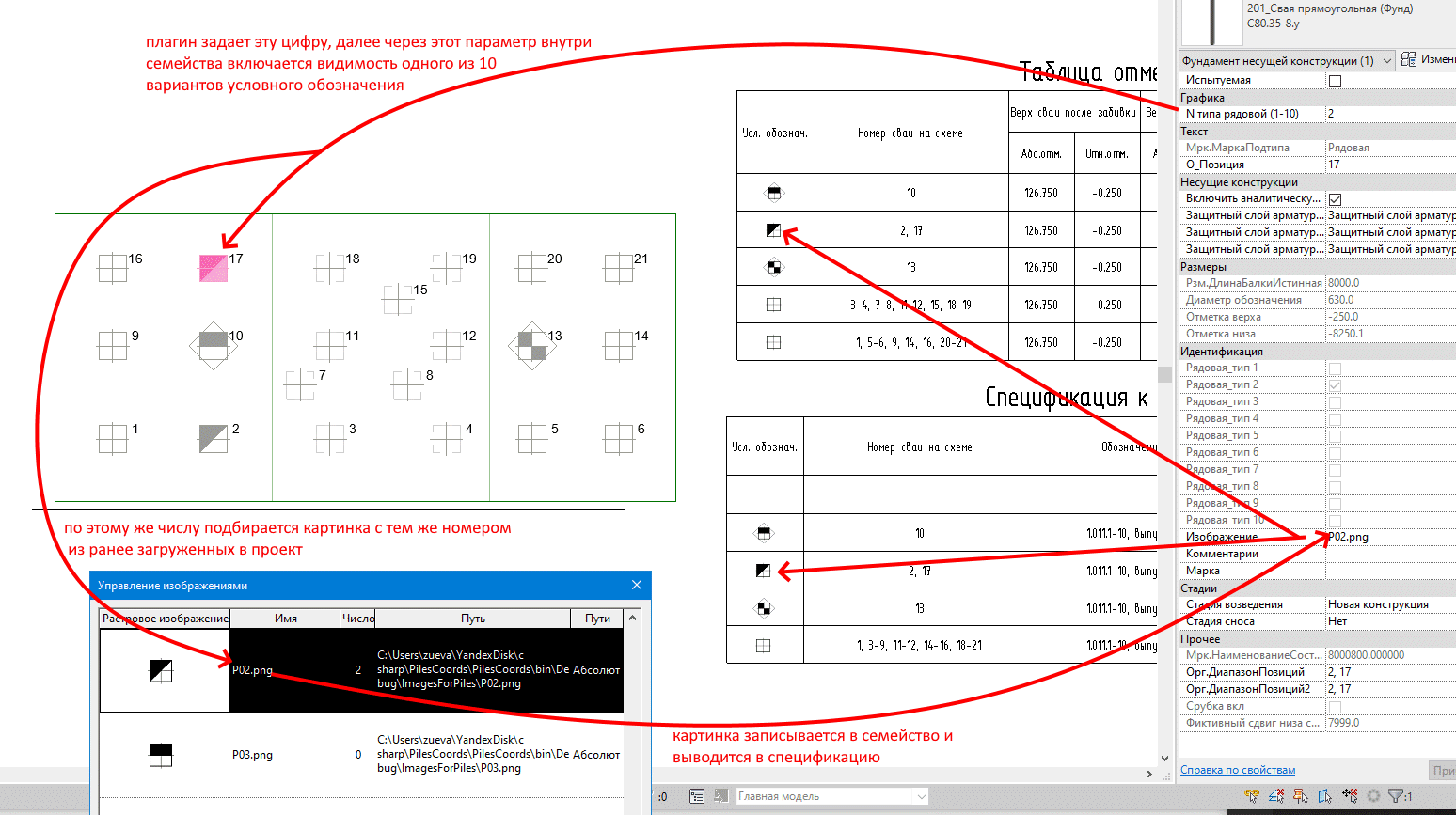

Условное обозначение для вида в плане и в спецификации задается разными путями:

"Перечисление номеров свай" записывается в параметр "Диапазон позиций". Причем из-за того, что у нас две спецификации с разными настройками сортировки, то введены два параметра, плагин заполняет оба:

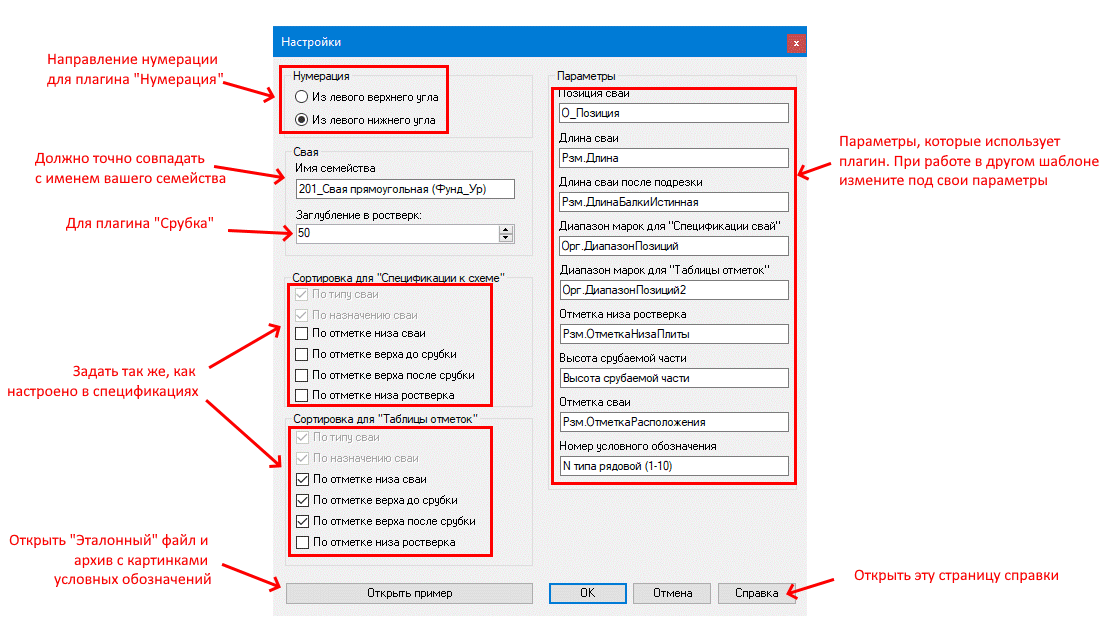

Настройки плагина

Возможные неполадки в плагине

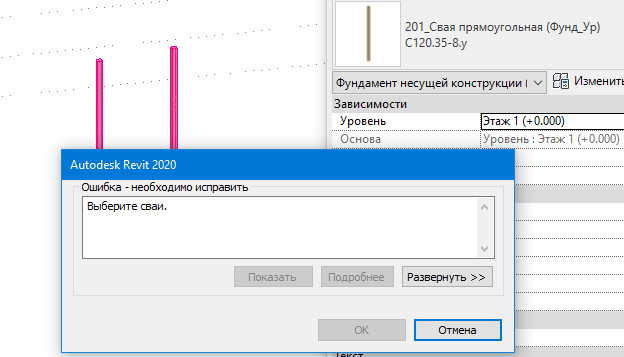

"Выберите сваи", хотя сваи выделены

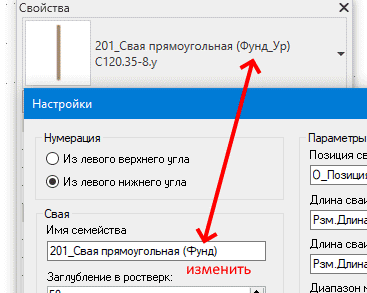

Возникает, если имя семейства не совпадает с тем, которое задано в настройках. Задайте такое же имя такое же, как у семейства:

Текст "Ошибка" вместо иконки

Возникает, если в модели много типов свай - например, добавлена сортировка по "отметке после срубки" и есть много свай со срубкой под разную высоту (например, в плите по уклону). Плагин поддерживает не более 10 типов свай. Ошибка связана с ограниченным количеством "условных обозначений".

Решение: как правило, большого количества типов свай в проекте не бывает, нужно выполнять унификацию. Например, можно унифицировать "высоту срубки" или вообще отказаться от сортировки по этому параметру, ограничиться только маркой и отметкой низа сваи.

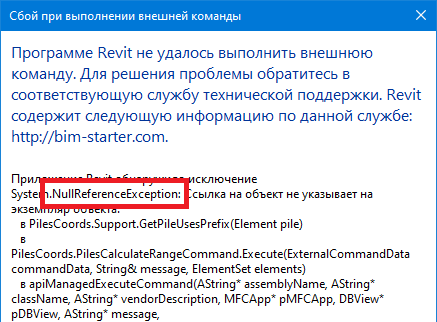

Ошибка NullReferenceException

В семействе или проекте нет какого-то необходимого параметра.

Откройте "эталонный" файл-пример (кнопка "Открыть пример" в окне Настройки) и сравните, совпадает ли набор параметров с вашим файлом. При необходимости добавьте или переименуйте параметры.
